Proces produkcyjny
Po otrzymaniu dokumentacji technicznej przystępujemy do opracowania i optymalizacji technologii wykonania z wykorzystaniem programów Solid Edge oraz Magmasoft do symulacji zalewania i krzepnięcia odlewów.
![](
/wp-content/uploads/2020/12/proces-produkcyjny-chemar-1.jpg)
1
Po otrzymaniu dokumentacji technicznej przystępujemy do opracowania i optymalizacji technologii wykonania z wykorzystaniem programów Solid Edge oraz Magmasoft do symulacji zalewania i krzepnięcia odlewów.
Na podstawie opracowanej technologii wykonywane jest oprzyrządowanie modelowe, najczęściej drewniane. Modele mogą być również wykonane z żywic lub styropianu, w zależności od wymaganej żywotności tego oprzyrządowania.
![](/wp-content/uploads/2021/02/p2.png)
2
Na podstawie opracowanej technologii wykonywane jest oprzyrządowanie modelowe, najczęściej drewniane. Modele mogą być również wykonane z żywic lub styropianu, w zależności od wymaganej żywotności tego oprzyrządowania.
Model zostaje zaformowany w formach piaskowych. Do produkcji odlewów stosujemy wysokiej klasy materiały wsadowe oraz formierskie dostarczane przez sprawdzonych dostawców.
Formowanie odbywa się na stanowiskach formowania maszynowego, wyposażonego w formierki FKT-65 o wymiarach skrzyń 500x630/200+250, FKT-108 o wymiarach skrzyń 600x800/250+300 oraz Retopress 40A o wymiarach skrzyń 1000x800/320+400. Formowanie odbywa się również na stanowiskach formowania ręcznego z zastosowaniem mieszarko-nasypywarki w skrzyniach formierskich o wymiarach (dł. x szer. / wys.): 1250x1000 / 250,360, 400, 500; 1600x1200 / 500, 600, 700; 1700x1700 / 500, 700; 1800x1200 / 300, 500; 2000x2000 / 500, 800; 2400x2400 / 450.
Formowanie odbywa się na stanowiskach formowania maszynowego, wyposażonego w formierki FKT-65 o wymiarach skrzyń 500x630/200+250, FKT-108 o wymiarach skrzyń 600x800/250+300 oraz Retopress 40A o wymiarach skrzyń 1000x800/320+400. Formowanie odbywa się również na stanowiskach formowania ręcznego z zastosowaniem mieszarko-nasypywarki w skrzyniach formierskich o wymiarach (dł. x szer. / wys.): 1250x1000 / 250,360, 400, 500; 1600x1200 / 500, 600, 700; 1700x1700 / 500, 700; 1800x1200 / 300, 500; 2000x2000 / 500, 800; 2400x2400 / 450.
![](/wp-content/uploads/2021/01/DSC0234a-1.jpg)
3
Model zostaje zaformowany w formach piaskowych. Do produkcji odlewów stosujemy wysokiej klasy materiały wsadowe oraz formierskie dostarczane przez sprawdzonych dostawców.
Formowanie odbywa się na stanowiskach formowania maszynowego, wyposażonego w formierki FKT-65 o wymiarach skrzyń 500x630/200+250, FKT-108 o wymiarach skrzyń 600x800/250+300 oraz Retopress 40A o wymiarach skrzyń 1000x800/320+400. Formowanie odbywa się również na stanowiskach formowania ręcznego z zastosowaniem mieszarko-nasypywarki w skrzyniach formierskich o wymiarach (dł. x szer. / wys.): 1250x1000 / 250,360, 400, 500; 1600x1200 / 500, 600, 700; 1700x1700 / 500, 700; 1800x1200 / 300, 500; 2000x2000 / 500, 800; 2400x2400 / 450.
Formowanie odbywa się na stanowiskach formowania maszynowego, wyposażonego w formierki FKT-65 o wymiarach skrzyń 500x630/200+250, FKT-108 o wymiarach skrzyń 600x800/250+300 oraz Retopress 40A o wymiarach skrzyń 1000x800/320+400. Formowanie odbywa się również na stanowiskach formowania ręcznego z zastosowaniem mieszarko-nasypywarki w skrzyniach formierskich o wymiarach (dł. x szer. / wys.): 1250x1000 / 250,360, 400, 500; 1600x1200 / 500, 600, 700; 1700x1700 / 500, 700; 1800x1200 / 300, 500; 2000x2000 / 500, 800; 2400x2400 / 450.
Proces zalewania form rozpoczyna spust wytopionego metalu do kadzi.
![](/wp-content/uploads/2021/01/DSC_7474a.jpg)
4
Proces zalewania form rozpoczyna spust wytopionego metalu do kadzi.

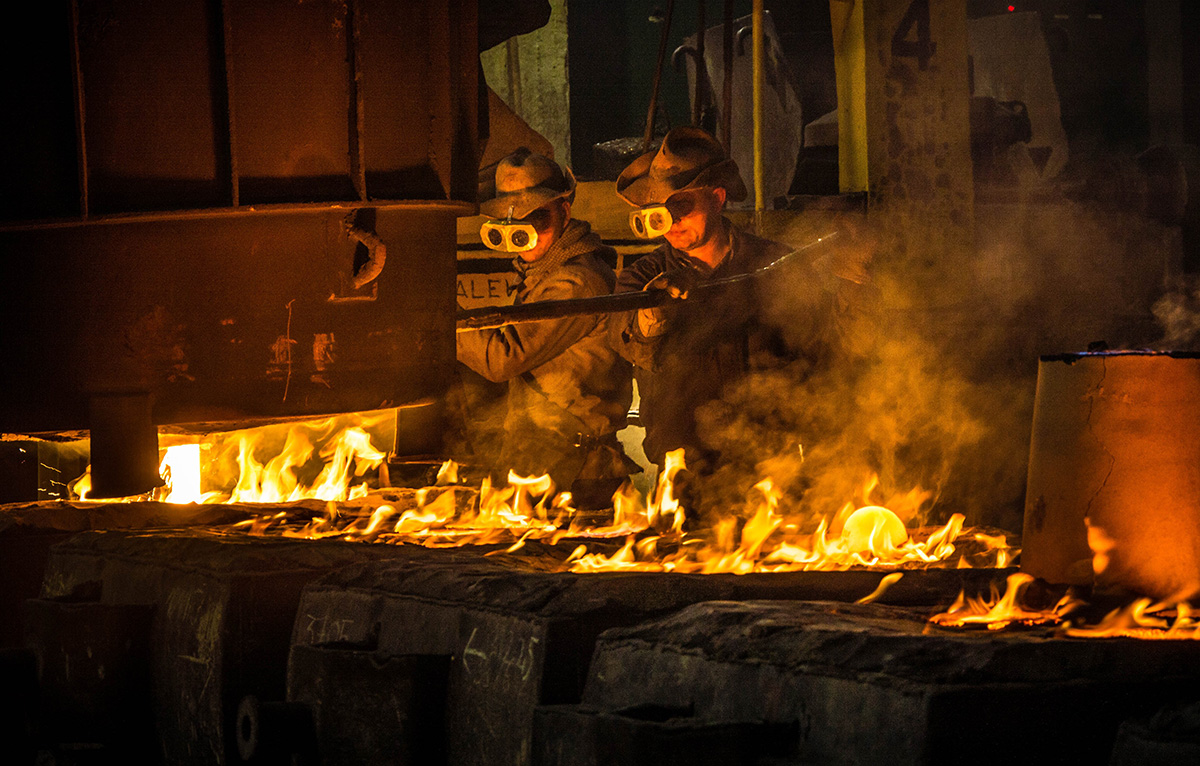

Następnie rozpoczyna się proces zalewania wcześniej przygotowanych form.
![](/wp-content/uploads/2021/01/DSC0303a.jpg)
5
Następnie rozpoczyna się proces zalewania wcześniej przygotowanych form.
Po wystygnięciu form odlewy są wybijane na kracie wstrząsowej.
![](/wp-content/uploads/2021/02/proces6.jpg)
6
Po wystygnięciu form odlewy są wybijane na kracie wstrząsowej.
Po wstępnym oczyszczeniu odlewów następuje upalanie nadlewów i układu wlewowego.
![](/wp-content/uploads/2021/02/proces7.jpg)
7
Po wstępnym oczyszczeniu odlewów następuje upalanie nadlewów i układu wlewowego.
Po przekazaniu odlewów na Wydział Obróbki Mechanicznej następuje proces wykańczania odlewów, składający się m.in. z obróbki cieplnej, ewentualne napraw spawalniczych, szlifowania, śrutowania, czy obróbki mechanicznej.
![](/wp-content/uploads/2021/02/szlifiernia.jpg)
8
Po przekazaniu odlewów na Wydział Obróbki Mechanicznej następuje proces wykańczania odlewów, składający się m.in. z obróbki cieplnej, ewentualne napraw spawalniczych, szlifowania, śrutowania, czy obróbki mechanicznej.

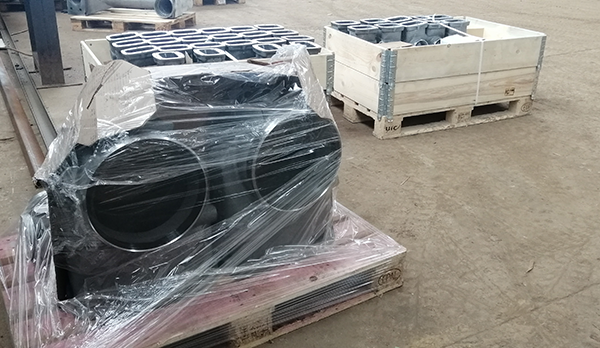

Gotowe odlewy przekazywane są do Magazynu Wyrobów Gotowych, gdzie są odpowiednio zabezpieczane i przygotowywane do wysyłki.
![](/wp-content/uploads/2021/02/p9.png)
Gotowe odlewy przekazywane są do Magazynu Wyrobów Gotowych, gdzie są odpowiednio zabezpieczane i przygotowywane do wysyłki.
